I2C读取

i2c-tools的使用方法

    最近在调试ADV7401,调试的过程难免要反复修改寄存器,然后看结果现象。传统的做法是修改驱动代码寄存器值->编译->下载->运行->看结果,这一过程比较费时间,而我每次需要改的可能只是1个bit,有没有更便捷的方法呢?


    在浏览TI E2E论坛时发现有人用一个叫i2c-tools的工具,没有使用过,从官网下载后发现很好用也很便捷,非常适合81xx平台的使用,现简单介绍使用方法:


一、下载i2c-tools,交叉编译

1、从开源网站https://mirrors.edge.kernel.org/pub/software/utils/i2c-tools/载i2c-tools,我使用的是3.0.2的版本。

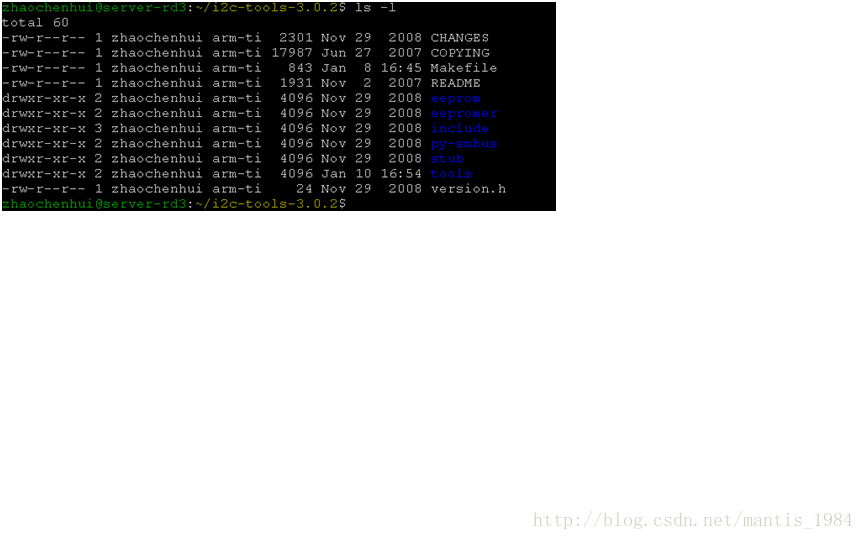

2、解压后的目录结构如下:

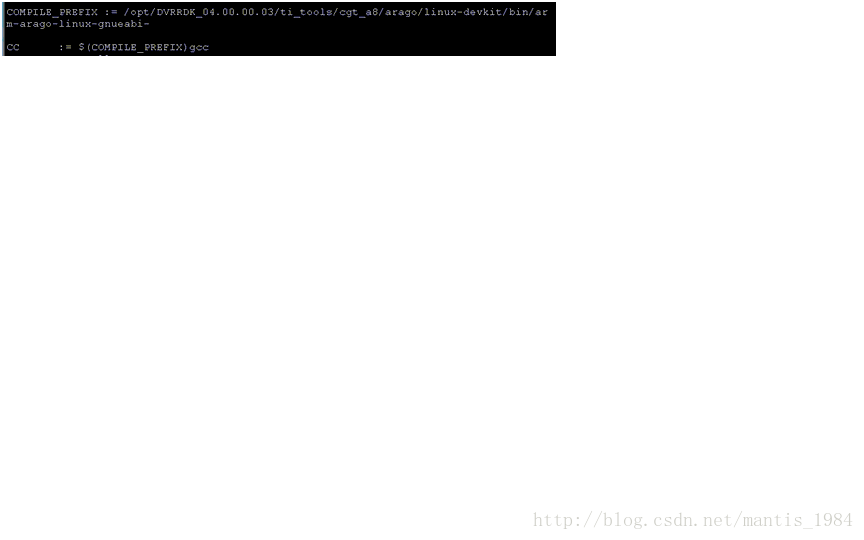

最有用的是tools/文件夹,接下来修改Makefile,主要是修改交叉编译器,如下图所示

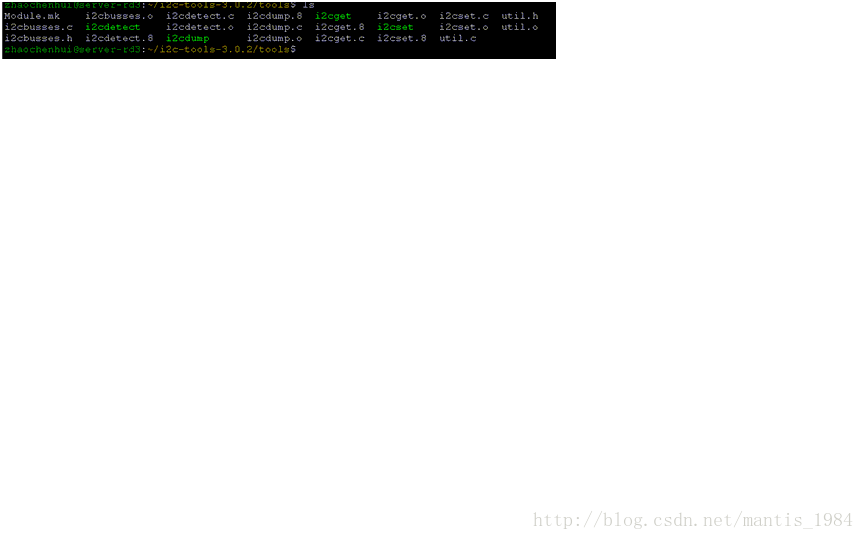

然后保存退出。直接make,进行编译。编译完成后在tools/文件夹下会有如下几个可执行文件,i2cdetect, i2cdump, i2cget, i2cset。如下图所示:

将i2cdetect, i2cdump, i2cget, i2cset拷贝到你的nfs调试目录,就可以进行操作了。


二、使用举例

1、用i2cdetect检测有几组i2c总线在系统上,输入:./i2cdetect -l

由上图可知,系统中存在两组总线分别i2c-1和i2c-2。

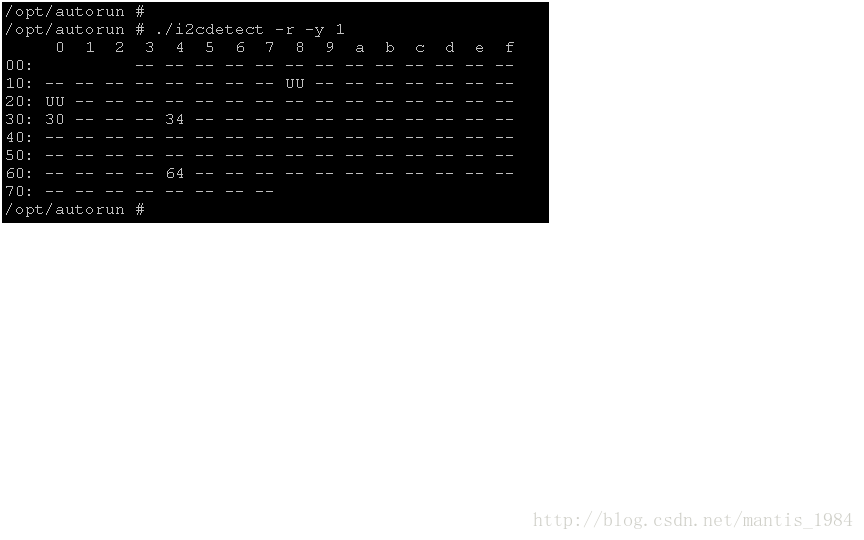

2、用i2cdetect检测挂载在i2c总线上器件,输入 ./i2cdetect-r -y 1(检测i2c-1上的挂载情况)

由上图可知,0x18,0x20,0x30,0x34, 0x64地址有挂载。而这几个分别是0x18(tlv3104),0x20(adv7401), 0x30, 0x34(sii9135),0x64(这个不知道是谁,可能是系统的)


3、用i2cdump查看器件所有寄存器的值,这个很有用,输入 ./i2cdump -f -y 1 0x20 (查看adv7401寄存器值)

这样就可以对比自己设置的是否一致了。

3、用i2cset设置单个寄存器值,用i2cget读取单个寄存器值,可以在初期调试时发挥很大作用,一旦有预期的现象出现,就可以用i2cdump读出整个寄存器的值,然后固化到代码中。

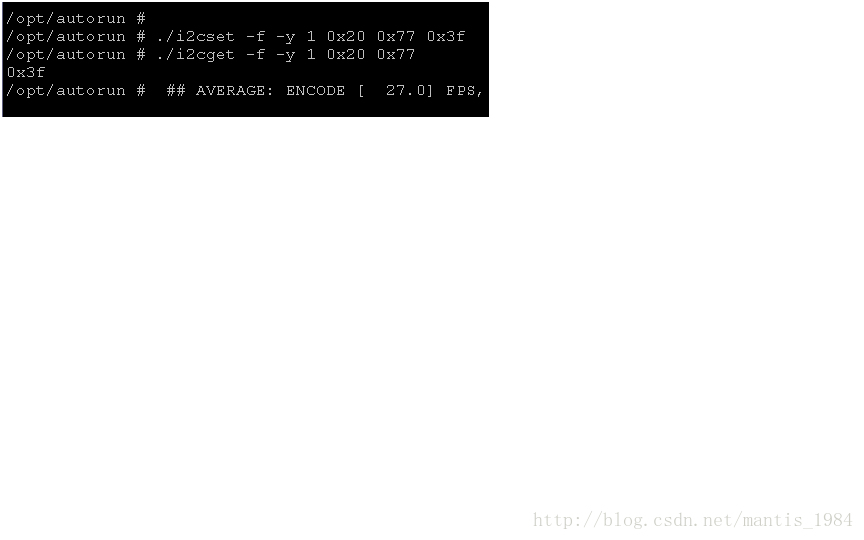

上图是i2cset和i2cget使用方法:


./i2cset -f -y 1 0x20 0x77 0x3f (设置i2c-1上0x20器件的0x77寄存器值为0x3f)


./i2cget -f -y 1 0x20 0x77     (读取i2c-1上0x20器件的0x77寄存器值)

图片保存的不太好,凑合看吧!

————————————————
